Inner Vision 500 – en svært god lyskilde
Vår egen innvendige belysning, Inner Vision 500 mm, er en svært god lyskilde som er godt beskyttet og gir utmerket belysning i mørket over et område på cirka 1–2 kvadratmeter uten å blende. Én armatur bruker cirka 1 ampere eller 12 watt.
HVA BØR JEG TENKE PÅ NÅR JEG VELGER INNVENDIG BELYSNING?
Det avhenger helt av behovene dine. Hvis du har en varebil med et lasterom på opptil to meter, vil én armatur gi akseptabel belysning, men for et optimalt resultat bør du bruke to. For å oppnå et godt grunnleggende lysnivå i bilen kan du beregne én armatur per 2 meter lasterom. Hvis du derimot ønsker virkelig god belysning, kan du bruke én armatur per meter som en tommelfingerregel.

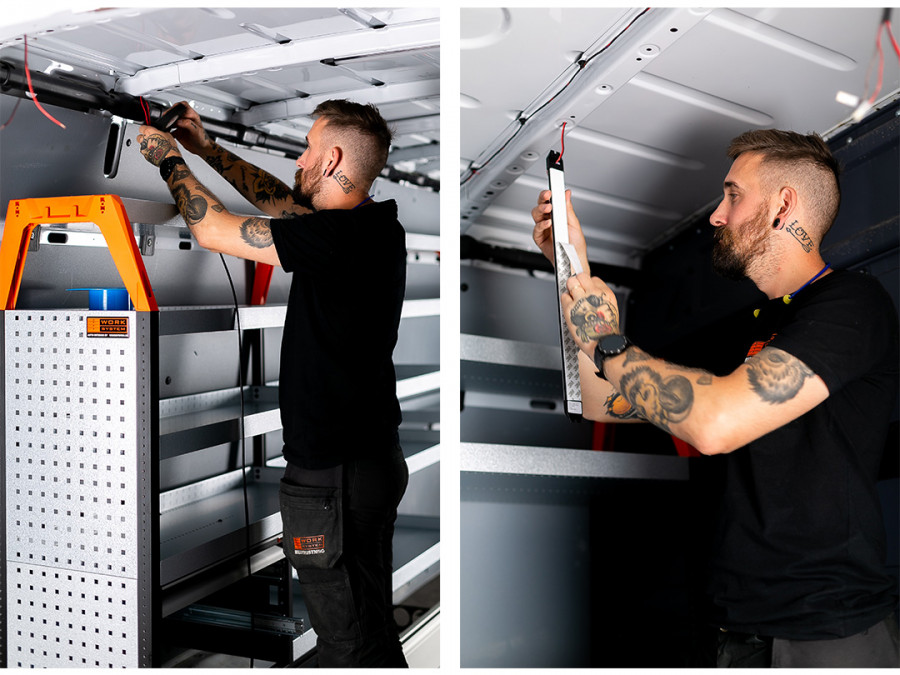

TING DU BØR TENKE PÅ VED PLASSERING AV INNVENDIG BELYSNING
Plasseringen er også viktig for å oppnå god belysning. Først og fremst må lyset ikke blende deg, og samtidig må du sørge for at lyset ikke blokkeres eller skyggelegges. Taket er et godt monteringssted for å unngå blending. Hvis du har flere armaturer, anbefaler vi å plassere dem i nærheten av dørene. Dette er spesielt viktig hvis bilen har et dobbeltgulvsystem, slik at lyset når ned i uttrekkbare skuffer. Samtidig får du også noe lys utenfor bilen. Hvis du har flere sidedører, anbefaler vi å plassere én armatur ved hver dør, siden hyllesystemer ofte skaper skygger dersom de strekker seg forbi døråpningen. Hvis du har skuffer du ønsker å belyse, kan det være lurt å plassere en armatur over skuffeseksjonen slik at lyset når ned i skuffene. Hvis det er behov for ekstra belysning, kan armaturen også monteres under hyllenivået for å belyse hyllen under.
HVORDAN BØR BELYSNINGEN SLÅS PÅ?
Det finnes ulike måter å slå på belysningen på, avhengig av behovet. Den vanligste løsningen er at lysene slås på når dørene åpnes. Dette innebærer at armaturen vår kobles til bilens originale innvendige belysning. Dette kan gjøres med opptil 2 armaturer. Ved flere armaturer kan det være nødvendig med reléstyring for å unngå å overbelaste bilens originale sikring for den innvendige belysningen. Kontakt oss, så forteller vi om dette er nødvendig for din bil. Ulempen med å koble belysningen til dørene er at du ikke selv kan styre når lysene slås av dersom dørene står åpne over lengre tid, siden dette styres helt av bilens originale system. I mange tilfeller slås lysene av innen 5–10 minutter etter at dørene ble åpnet. Lysene slås naturligvis også av når dørene lukkes.
BEVEGELSESSENSOR
Du kan også installere en bevegelsessensor som registrerer bevegelse når døren åpnes. Den holder den innvendige belysningen slått på i 2 minutter etter den siste registrerte bevegelsen. Det betyr at når du befinner deg inne i bilen og beveger deg, forblir belysningen på. Hvis du går bort fra bilen, slås den innvendige belysningen av etter 2 minutter. Det er også mulig å koble et tenningssignal til sensoren for å deaktivere den innvendige belysningen i lasterommet under kjøring. Dette hindrer at lysene slås på og forstyrrer føreren dersom noe beveger seg i bilen under transport (MERK! Denne funksjonen er kun tilgjengelig på vår mer avanserte bevegelsessensor). Bevegelsessensoren kan drive opptil 6 Inner Vision 500 mm-armaturer. Hvis du ønsker å koble til flere, kreves det også et relé.
TRAPPETIMER
TRAPPETIMER
Et annet alternativ er å installere en trappetimer. Da aktiveres lyset med en knapp (bryter), og belysningen forblir på til du slår den av igjen, eller til en timerfunksjon slår den av automatisk. Timeren kan programmeres til å slå av belysningen automatisk etter alt fra 5 minutter til 3 timer. En av fordelene med denne løsningen er at flere knapper kan installeres, for eksempel én ved hver døråpning, og de fungerer uavhengig av hverandre gjennom det som kalles trappekobling. Kan drive opptil 5 Inner Vision 500 mm-armaturer. Hvis du ønsker å koble til flere, kreves det også et relé.
CONTROL SYSTEM 2.8
Control System 2.8 kan styre alt fra arbeidslys til varsellys. Hvis du arbeider i bilen over lengre perioder, anbefaler vi å bruke vårt Control System til å styre belysningen. Det har også innebygd batterivakt og justerbar timer. Dette gjør det mulig å stille inn at belysningen skal være på fra 10 minutter og opptil ubegrenset tid. Hvis batterispenningen blir for lav, slår Control System automatisk av belysningen. Det er også mulig å bruke bilens dørsignaler via den originale innvendige belysningen og/eller slå belysningen av og på med fjernkontrollen/tastaturet som finnes som tilbehør. Et Control System gir mange muligheter, og det er viktig å avtale hvilken funksjon eller hvilke funksjoner som skal konfigureres. Enheten kan også styre andre funksjoner som arbeidslys, varsellys og lignende utstyr. Totalt finnes det fem knappestyrte funksjoner, i tillegg til styring av innvendig belysning og én ekstra 12 V-utgang, som alle overvåkes av batterivakten.
KNAPP (BRYTER)
Belysningen kan også kobles til en av/på-bryter. Ulempen med denne løsningen er risikoen for å glemme å slå av lyset og dermed tømme bilbatteriet. Av den grunn er dette ikke en løsning vi anbefaler, men vi kan utføre en slik installasjon på forespørsel. Hvis armaturene kobles direkte til batteriet, må du huske nødvendig kabel og at det må monteres en sikring ved batteriet. Med denne løsningen er det mulig å drive opptil 12 Inner Vision 500 mm-armaturer.
EKSEMPLER PÅ KONFIGURASJONER
3 ARMATURER STYRT AV EN TRAPPETIMER
Hvis du ønsker 3 Inner Vision 500 mm-armaturer styrt av en trappetimer med 1 knapp på innsiden av bakdøren, 1 knapp på innsiden av sidedøren og 1 knapp ved venstre sidedør (det vil si at bilen har sidedører på begge sider), velger du følgende produkter:
3 stk. – Innvendig belysning Inner Vision 500 mm (921-L50-B1-H1-A3)
1 stk. – Trappetimer (kabling og sikring inkludert i settet) (921-85050)
1 stk. – Trykknapp for innvendig belysning, momentbryter (921-KN-INÅF)
5 stk. – Flat svart kabel 2x1,5 1M (FBR-KB-FL-2X1.5)
4 ARMATURER KOBLET TIL DEN ORIGINALE BELYSNINGEN
Hvis du ønsker 4 Inner Vision 500 mm-armaturer koblet til bilens originale belysning slik at de styres ved at dørene åpnes, anbefaler vi å koble dem via et relé direkte fra bilbatteriet. Dette trenger du:
4 stk. – Innvendig belysning Inner Vision 500 mm (921-L50-B1-H1-A1)
1 stk. – Relé 30A med diode (930-Relä-30A)
1 stk. – MIDI-sikringsholder med monteringsplate, deksel & skrue (FBR-SK-SKH-MID)
6 stk. – Flat svart kabel 2x1,5 1M (FBR-KB-FL-2X1.5)
Kabel og sikringsholder er nødvendig for installasjonen. Hvis disse ikke legges til, vil beregnet installasjonstid og pris bli feil.
4 ARMATURER KOBLET TIL EN BEVEGELSESSENSOR
Hvis du ønsker 4 Inner Vision 500 mm-armaturer styrt av vår mer avanserte bevegelsessensor, slik at sensoren kan deaktiveres under kjøring og belysningen ikke slås på dersom noe beveger seg i lasterommet, trenger du følgende produkter:
4 stk. – Inner Vision 500 mm (921-L50-B1-H1-A1)
1 stk. – Bevegelsessensor IR 1224-7 (921-61300)
6 stk. – Gul kabel 1x0,75 1M (FBR-KB-GU-1X075)
6 stk. – Flat svart kabel 2x1,5 1M (FBR-KB-FL-2X1.5)
Kabel og sikringsholder er nødvendig for installasjonen. Hvis disse ikke legges til, vil beregnet installasjonstid og pris bli feil.
